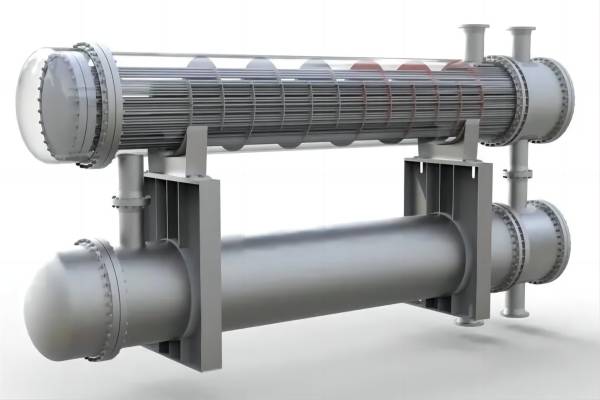

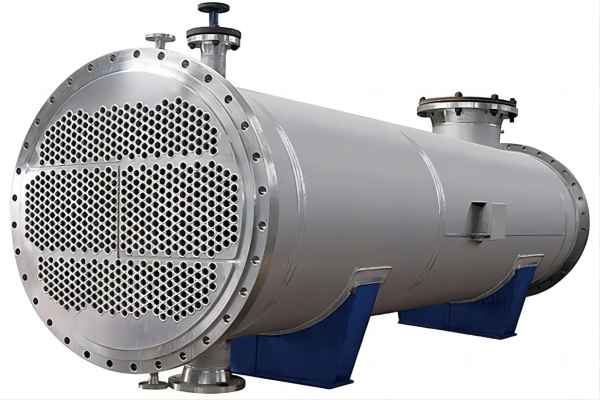

①固定管板式換熱器管束兩端的管板與殼體聯成一體，結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時，可在殼體上安裝有彈性的補償圈，以減小熱應力。
②浮頭式換熱器管束一端的管板可自由浮動，完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。浮頭式換熱器的應用較廣，但結構比較復雜，造價較高。
③ U型管式換熱器 每根換熱管皆彎成U形，兩端分別固定在同一管板上下兩區，借助于管箱內的隔板分成進出口兩腔室。此種換熱器完全消除了熱應力，結構比浮頭式簡單，但管程不易清洗。
④渦流熱膜換熱器采用最新的渦流熱膜傳熱技術，通過改變流體運動狀態來增加傳熱效果，當介質經過渦流管表面時，強力沖刷管子表面，從而提高換熱效率。最高可達10000W/m2.℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式，在換熱管表面形成繞流，對流換熱系數降低。
|
對比項目
|
浮動盤管換熱器
|
螺紋管換熱器
|
渦流熱膜換熱器
|
|
適用介質種類
|
蒸汽、水
|
蒸汽、水
|
弱腐蝕性化工原料、蒸汽、水
|
|
介質的參數范圍
|
溫度：0-150度
壓力：0-1.0MPa
|
溫度：0-150度
壓力：0-1.6MPa
|
溫度：-40-400度
壓力：0-10.0MPa
|
|
熱效率
|
熱效率=92%
|
熱效率=93%
|
熱效率=96%
|
|
防垢性能
|
自動除垢
|
人工除垢
|
具有防垢功能
|
|
耐震、噪音
|
振動較大，噪音大
|
振動較小，噪音小
|
振動微弱，噪音小
|
|
使用壽命
|
7年左右
|
10年左右
|
20年左右
|
|
維修
|
停機維修，更換管束
|
停機維修，拔管再脹管
|
無需維修
|
